红灯735原理图

飞木 · 发表于 2025-11-3 08:05:15

您需要登录才可以下载或查看，没有帐号？请使用中文注册

x

本帖最后由飞木于 2025-11-3 08:12 编辑

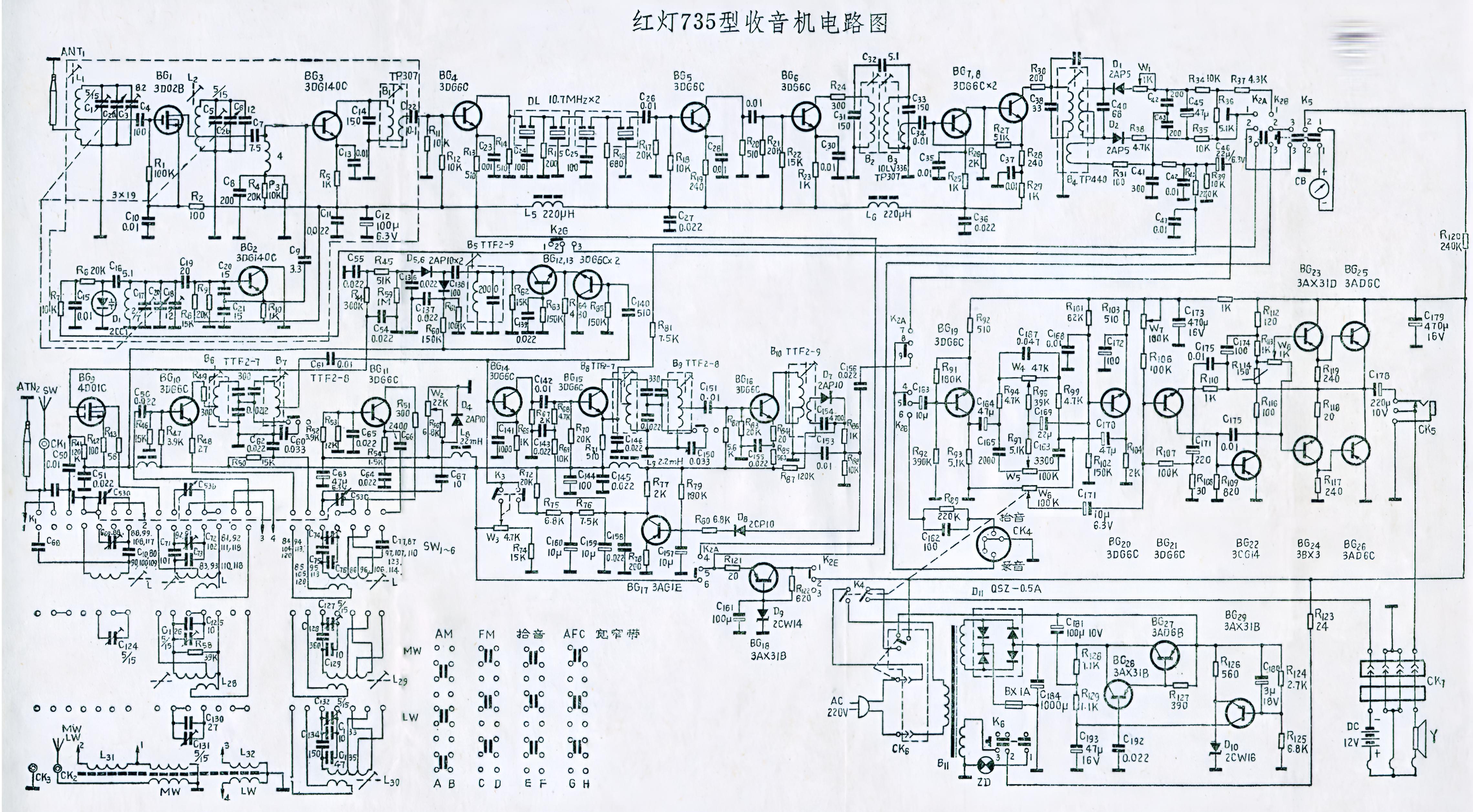

红灯735原理图，收音机中的经典，灵敏度很高，选择性好，用BF981做高放管比4D01C效果更好。

登录/注册后可看大图

共由光军 · 发表于 2025-11-3 08:49:03

感谢老师分享

天上飞 · 发表于 2025-11-3 09:58:33

感谢老师分享

小白请教 · 发表于 2025-11-3 10:08:40

辛苦了，感谢你上传宝贵资料，好机子，这机子可遇不可求。。。

梁付雷 · 发表于 2025-11-3 16:22:26

感谢飞木上传非常清晰的红灯735原理图。。。。。

阿橙 · 发表于 2025-11-3 16:31:17

感谢楼主分享清晰的红灯753电路图

zhangzhigang · 发表于 2025-11-3 20:22:14

谢谢老师分享！

元士均 · 发表于 2025-11-4 08:49:13

分辨率 4560X2514 1.33MB

元士均 · 发表于 2025-11-4 08:56:00

VCC+做接地
