冷库排管的分类及安装示意

黎达制冷

和其他常见的排管冷库大致可以分为2大类，一类是传统的钢管排管冷库，某种冷库蒸发器的排管是采用无。缝钢管作为冷库蒸发器。另一类是采用铝合金排管作为冷库蒸发器。

1，换热效率高

铝材制冷能力好，配置合理，换热能力提高20％，管内制冷剂的蒸发温度和库内温度温差小，蒸发温度增高，压缩机能效比增加，减少，节能效果显着。

2，结构设计合理

同样长度的铝排管的内部长度是钢排管的1.5倍，外长度是钢排管的2.5倍，其内容积是钢排管的四分之一，制冷剂用量少，较早的钢排节省2/3，节省系统运行成本。同样大小的冷库，铝排管只需配置顶排能够满足要求，而钢排还需配置墙壁排管。从对流传热方式讲，顶排最合理，对流换热效率最高。

3，重量

单位蒸发面积的铝排重量是钢排的六分之一。因此安装方便，支护成本降低。

4，性价比

铝排传热系数在-40℃〜0℃蒸发温度下K≈9〜14w / m2·℃，钢排管传热系数在-40℃〜0℃蒸发温度下K≈8〜13w / m2·℃另外，从铝材成本及先进压铸工艺等综合成本看，铝排单位面积价格高于钢排管但是铝排管性能大大高于钢排管，总体成本铝排要连续钢排，因此选择铝排是较理想的方案。

2 u6 L4 u$ b: C) h( d
登录/注册后可看大图

6 J* J/ {' p$ d, g

总上所述，单位蒸发面积的铝排成本要高于钢排，但是从降低幅度，节能30％的长远性讲，其性能大大提高钢排。

冷库配铝排简易计算方法

1、50m3以下，高3米以下的：底面积的2－2.5倍。

2、50m3－100m3底面积的2倍。

3、100－300m3：底面积的1.8倍。

4、300－500m3：按每立方0.5m2计算。

5、500－1000m3：按每立方0.45m2计算。

6、1500－2000m3：按每立方0.4m2计算。

钢排管：

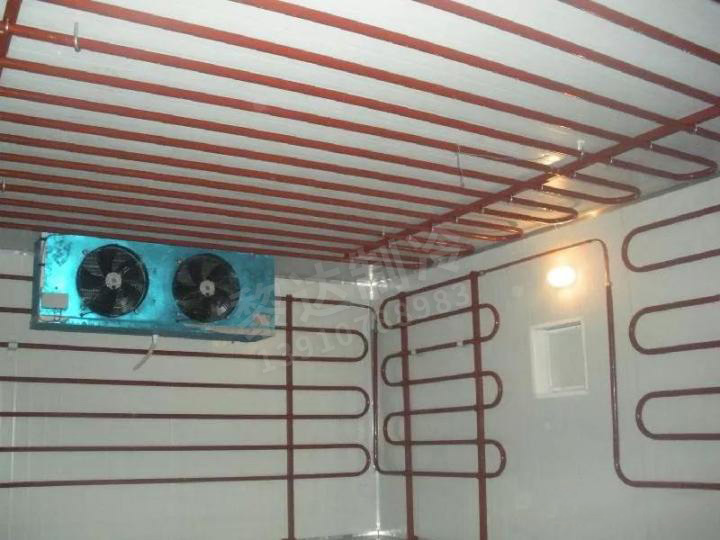

①加工U型弯头，集管和支架。②安装上下交错排管。③排管组对与焊接。④吹污，试压与刷漆。
